KSG系列輸出電抗器
一、概述
輸出電抗器，亦稱馬達電抗器，它的作用是限制電機連接電纜的容性充電電流及使電機繞組上的電壓上升率限制在540V/US以內，一般功率為4-90KW變頻器與電機間的電纜長度超過50m時，應設置輸出電抗器，它還用于鈍化變頻器輸出電壓（開關的陡度），減少對逆變器中的元件（如IGBT）的擾動和沖擊。
SY-SCKS安裝于變頻器的輸出側，可以減少馬達的噪聲及震動。當變頻器與馬達的聯線較長時，開業抑制導線上的浪涌。
1.額定工作電壓：φ3/380V/50Hz或660V/50Hz；
2.抗電強度：鐵芯-繞組3000VAC/50Hz/10Mh/60s無飛弧擊穿；
3.絕緣電阻：鐵芯-繞組1000VDC，絕緣阻值>100MΩ；
4.電抗器噪音小于65dB（與電抗器水平距離點1米測試）；
5.產品執行標準：IS09001:2000認證

二、結構特點
1.該電抗器分為三相和單相兩種，均為鐵芯干式。
2.鐵芯采用優質低損耗優質矽鋼片，芯柱有多個氣隙分成均為小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。
3.線圈采用優質導線繞制，排列緊密且均勻，外表不包絕緣層，具有美感且有較好的散熱性能。
4.電抗器的線圈和鐵芯組成一體后經過預烘—真空浸漆—熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。
5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
6.外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子。
7.該電抗器與國內同類產品相比具有體積小、重置輕、外觀美等優點，可與國外知名品牌相媲美。

三、性能參數
1.適用于任何品牌變頻器
2.壓降：分5V和9V兩種
3.額定絕緣水平5KV/min.
4.電抗器各部件的溫升限值：鐵芯不超過85K，線圈溫升不超過95K。
5.電抗器噪音小于65dB（與電抗器水平距離點1米測試）
6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。
7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下地電抗值之比不低于0.95.
8.三相電抗器的任意兩相電抗值之差不大于±3#。

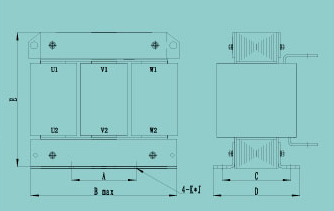

四、外形及安裝尺寸


變頻器功率
(KW)		 輸出電抗器型號 電壓降
(V)		 額定電流(A) 外形尺寸
長*寬*高 (mm)		 安裝尺寸 變頻器功率
(KW)		 輸出電抗器
型號 		電壓降
(V)		 額定電流(A) 外形尺寸
長*寬*高 (mm)		 安裝尺寸 (mm)
0.75 KSG-0.75 9 10 120*105*105 85*55 55 KSG-55 9 150 240*165*210 120*95
1.5 KSG-1.5 9 10 120*105*105 85*55 75 KSG-75 9 200 240*180*230 120*105
2.5 KSG-2.5 9 10 120*105*105 85*55 93 KSG-93 9 250 240*180*255 120*105
4 KSG-4 9 15 180*125*155 90*80 110 KSQ-110 9 275 240*180*255 120*105
5.5 KSG-5.5 9 15 180*125*155 90^0 132 KSG-132 9 330 275*200*310 150*115
7.5 KSG-7. 5 9 20 180*125*155 90*80 160 KSQ-160 9 450 275*200*350 150*115
11 KSQ-11 9 30 180*125*155 90*80 187 KSG-187 9 500 275*200*380 150*125
15 KSQ-15 9 40 180*125*155 90*80 200 KSQ-200 9 510 275*200*380 150*125
18 KSG-18 9 50 180*125*155 90*80 220 KSQ-220 9 540 275*200*380 150*125
22 KSQ-22 9 60 180*140*155 90*90 250 KSQ-250 9 625 275*200*410 150*125
30 KSQ-30 9 80 240*150*210 120*95 315 KSQ-315 9 800 275*210*430 150*135
37 KSQ-37 9 110 240*165*210 120*95 375 KSQ-375 9 1000 300*240*525 160*135
45 KSQ-45 9 125 240*165*210 120*95 400 KSQ-400 9 1100 300*240*525 160*135
